Installationsanleitung Sunray


Im hier angebotenen pdf erhalten Sie eine ausführliche Aufstell- und Installationsanleitung für unser SUNRAY-System:


Varianten für die Montage der Sunray Satelliten


Die Naturschallwandler eignen sich besonders auch für die Beschallung von öffentlichen Räumen, wie zum Beispiel Gaststätten, Empfangshallen, Foyers und andere exponierte Orte.
Neben den klassischen Bodenständern ST 1 und ST 3 gibt es folgende Aufhängevorrichtungen aus eigener Fertigung aus unserer Manufaktur und auch verschiedenste Standard-Halterungen für Boxen, die wir anpassen für unsere Satelliten.

Gerne gehen wir auf Ihre speziellen Wünsche ein.





Wandhalterung Holz


Ein besonders feines Stück Schreinerarbeit ist unsere Wandhalterung mit obenliegender Kabelführung.
An dem Bord wird der Satellit (im Bild ein Rohkörper) mittels
Senkkopf-Schrauben montiert.
Gefertigt ist die Wandhalterung aus 20 mm starkem, geöltem Holz.
Lieferung ohne Durchführungsbohrungen für Wandmontage. Diese
können von uns gesetzt werden, dazu Durchmesser und Position angeben.

Material: Multiplex 20 mm, geölt
Abmessungen: Rückwand 77 x 30 cm
                         Ausleger 34,5 x 30 cm
Lieferumfang: Bord komplett, geölt
                        3 Stück M 10 Senkkopf Halteschrauben für Satellit
Preis pro Stück: 188,00 Euro inkl. MWSt (netto: 157,98 EUR)
(wie abgebildet ohne Satellit) + Versand in Deutschland 7,00 EUR




Wandhalterung Metall mit Holz-Flansch


Besonders für architektonisch modern gehaltene Räumlichkeiten eignet
sich die Montage von Wandhalterungen aus Metall mit innenliegender Kabelführung.
Der Ausleger mit den oben montierten Satelliten ist in der Neigung
bis 45° nach unten kippend verstellbar.
Bei Bestellung gewünschte lieferbare Farbe angeben.

Material: Metall, lackiert, Kunststoffabdeckung unten
Abmessungen: Montageplatte gekröpft, 25 x 14 cm
                         Ausleger 32,2 cm
Gewicht: 2,4 kg
Lieferumfang: 1 Halterung komplett, lackiert (schwarz oder weiß),
                        1 Flansch montiert, Holz: Ahorn oder Kirsch
                        (passend zum Satelliten)
Preis pro Stück: 72,00 Euro inkl. MWSt (netto: 60,50 EUR)
(wie abgebildet ohne Satellit) + Versand in Deutschland 7,00 EUR






Spezialanfertigung Deckenabhängung


Hier haben wir auf Wunsch des Kunden die Satelliten einer
Sunray Kirsch-Anlage mit einer langen Edelstahl-Stange in
einem rustikalen Wohzimmer-Gebälk von oben abgehängt.



Preis und Ausführung auf Anfrage.








Direktaufhängung der Satelliten am Flansch


Es besteht aber auch die Möglichkeit - zum Beispiel bei geringerer
Raumhöhe - den Flansch der Satelliten direkt auf den Balken zu montieren.
Dies geschieht vermittels einer stabilen, direkten Verschraubung
über drei Punkte.



Material: Holz, geölt
Lieferumfang: 1 Flansch geölt, 3 Montage-Schrauben
Preis pro Stück: 32,00 Euro inkl. MWSt (netto: 26,89 EUR)
+ Versand in Deutschland 7,00 EUR






Robuste Aufhängung mit Ringschrauben & Karabinern


Eine frei schwebende Aufhängung (beispielsweise an dünnem Stahlseil),
ist durch Einsatz von Ringschrauben und Karabinern möglich.


Material: Stahl rostfrei (gilt für Karabiner und Ringschrauben)
Lieferumfang: 1 Set pro Satellit bestehend aus:
                           3 Ringschrauben M 10, rostfrei
                           4 Karabiner, rostfrei
Preis pro Set: 48,00 Euro inkl. MWSt (netto: 40,34 EUR)
+ Versand in Deutschland 7,00 EUR

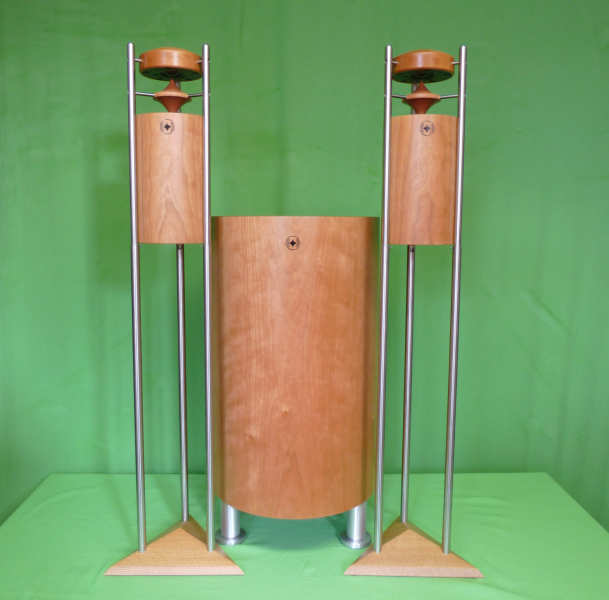

Ständer für die Satelliten


Für die Installation der Satelliten unserer Sunray-Systeme haben wir
zwei Ständer-Varianten zur Auswahl:

Typ ST 1 (im Bild oben)
Typ ST 3 (im Bild unten)

Die Preise entnehmen Sie bitte der jeweils
aktuellen "Preisliste SUNRAY" (2 Klicks von hier).
